延边三相交流仪表校验装置原厂定做

延边变压器测试台本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地装置急停按钮功能有效、可靠。

<延边>天正华意电气设备有限公司

延边变压器测试台 感谢您选择使用我公司生产的变压器综合试验系统。为了让您尽快熟练地操作本试验系统，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的资讯。在次使用本系统之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该设备并且可以延长设备的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对系统使用功能进行改进的权力，如发现系统在使用过程中其功能与操作手册介绍的不一致，请以系统的实际功能为准。我们希望本系统能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本系统感到满意时，请向您的朋友！当您对本系统有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

延边三相交流仪表校验装置原厂定做 <延边>天正华意电气设备有限公司

延边变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

延边变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。

延边三相交流仪表校验装置原厂定做 <延边>天正华意电气设备有限公司

延边变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。

延边变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台变压器额定参数设置”窗口里面预置有关背景参数，如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息，其中仅红色窗口标识数据可以录入，黑色窗口为计算结果，不能录入。经过设置的参数根据需要作为背景信息提供（录入）给试品。然后，在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息，程序会自动计算出相关标准参数，如三相线电压（相电压）算数平均值、感性相位角、实测有功损耗、实测空载电流、折算后的空载电流、折算后的空载损耗等参数。3＞ 参数下载接线正确并且参数设置好后，用户即可下载参数给下位机。用户注意：当进行参数下载前，用户应首先使被校验测试仪进入“准备测试状态”，要注意电流方向应按图5-1中所示。确认被试仪器进入“准备测试状态”后，用户可点击“参数下载”按钮进行参数下载，下载同时，校验装置会对上位机与下位机通信情况自动进行预判断。4＞ 启动标准信号输出当线路连接正常，参数下载成功后，下位机状态指示灯将变红，用户即可启动下位机输出标准电压、电流、相位等信号，执行输出中，下位机状态指示灯将变绿。用户注意：请检定人员注意，在命令校验装置进行标准信号给出前，需保证和试品接线正确，校验装置的电压输出回路不能短路、电流输出回路不能开路。5.2 负载损耗校验工作5.2.1 接线图图5-35.1.2 操作过程1＞ 接线首先在被校验仪器未启动工作前（被试测试仪与校验装置都应提前预热），按如图5-3所示进行接线。需要注意电流方向应按图5-3中所示。2＞ 操作上位机控制软件，设定相应参数

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

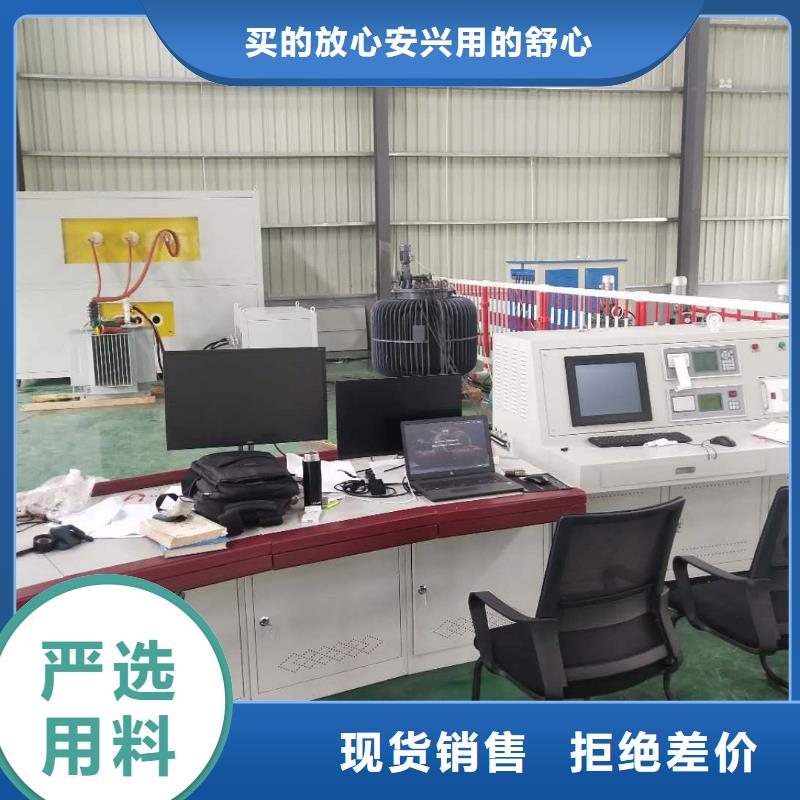

延边变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

延边三相交流仪表校验装置原厂定做 <延边>天正华意电气设备有限公司

延边变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

延边变压器测试台变压器额定参数设置”窗口里面预置有关背景参数，如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息，其中仅红色窗口标识数据可以录入，黑色窗口为计算结果，不能录入。经过设置的参数根据需要作为背景信息提供（录入）给试品。然后，在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息，程序会自动计算出相关标准参数，如三相线电压（相电压）算数平均值、感性相位角、实测有功损耗、实测空载电流、折算后的空载电流、折算后的空载损耗等参数。3＞ 参数下载接线正确并且参数设置好后，用户即可下载参数给下位机。用户注意：当进行参数下载前，用户应首先使被校验测试仪进入“准备测试状态”，要注意电流方向应按图5-1中所示。确认被试仪器进入“准备测试状态”后，用户可点击“参数下载”按钮进行参数下载，下载同时，校验装置会对上位机与下位机通信情况自动进行预判断。4＞ 启动标准信号输出当线路连接正常，参数下载成功后，下位机状态指示灯将变红，用户即可启动下位机输出标准电压、电流、相位等信号，执行输出中，下位机状态指示灯将变绿。用户注意：请检定人员注意，在命令校验装置进行标准信号给出前，需保证和试品接线正确，校验装置的电压输出回路不能短路、电流输出回路不能开路。5.2 负载损耗校验工作5.2.1 接线图图5-35.1.2 操作过程1＞ 接线首先在被校验仪器未启动工作前（被试测试仪与校验装置都应提前预热），按如图5-3所示进行接线。需要注意电流方向应按图5-3中所示。2＞ 操作上位机控制软件，设定相应参数

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台 感谢您选择使用我公司生产的变压器综合试验系统。为了让您尽快熟练地操作本试验系统，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的资讯。在次使用本系统之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该设备并且可以延长设备的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对系统使用功能进行改进的权力，如发现系统在使用过程中其功能与操作手册介绍的不一致，请以系统的实际功能为准。我们希望本系统能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本系统感到满意时，请向您的朋友！当您对本系统有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

延边变压器测试台变压器综合试验系统设计要求采用分布式设计方案即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。采用分布式方案的好处是既方便试验人员操作也便于安装调试可提高台体的可靠性。分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。八、技术资料我方随设备供货时，提供的资料如下?运输方式：十、质量保证及售后服务1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。2质保期供方所供产品质保期为产品验收合格日期算起24个月，或从设备一件到货之日算起27个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。3售后服务设备到货后，在接到需方通知后72小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于100kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台短路阻抗及负载损耗测量接线图短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按下列公式折算并校正到表 1 所列的参考温度。括号内数值适用于干式变压器；2：对于大型电力变压器，其阻抗受温度影响较小，可不必进行温度校正短路阻抗通常还以每相欧姆数表示，也应校正到表 1 所列的参考温度。式中：Zi —短路阻抗，Ω/相；Ur —绕组的额定电压，kV；Sr —绕组的额定容量，MVA；Zk —绕组的短路阻抗，％。负载损耗是绕组通过额定电流时所产生的损耗；测量时，应以三相电流的算术平均值为准，施加额定电流，如果试验电流无法达到额定电流时，负载损耗应按额定电流与试验电流之比的平方增大，负载损耗中的电阻损耗与温度成正比，而其它损耗与温度成反比。两部分损耗应分别校正到表 1 所列的参考温度，通常用下面的公式计算：式大容量变压器，其低压侧电流很大，由于短路连接的电阻损耗引入的测量误差较大，可在试验结果中加以校正。变压器的短路阻抗和负载损耗应在主分接测量，对于调压范围超过±5％的变压器还应测量两个极限分接的数据；对于三绕组变压器，其短路阻抗及负载损耗应在成对的绕组间进行测量。如：在绕组 1 与绕组 2 之间、在绕组 1 与绕组 3 之间、在绕组 2 与绕组 3之间 。多于多绕组的变压器，绕组也应成对的选取，其原则与三绕组相同；试验时，非被试绕组开路。不同容量的绕组间测量时，施加电流应以较小容量的额定电流为准，试验结果中负载损耗应注明容量；短路阻抗应折算到大容量一侧。当试验频率不等于额定频率时（其偏差小于 5％），负载损耗可以认为近似相等，短路阻抗按下式折算：

延边变压器测试台全自动温度巡检仪适用于5~80点过程量的检测和报警。可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。基本误差小于0.2％F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。第2级参数受密码控制，防止误操作。具备参数复制功能，大大减小参数设置的工作量独特实用的报警功能，可配接XSLCU多点控制单元实现各通道的报警输出手动、定时、报警启动打印快速、的通信接口，大大缩短通信时间含通讯接口和软件5.7电流互感器应满足如下指标测量范围0.25A～440A?精度为0.05级；?其变比为400、200、100、50、25、10、5、2.5 /1A 5.8中频发电机组应满足如下指标额定容量:160kVA；?输出电压范围:40V～800V；?输出电流：120A 输出频率：150Hz±2％。?输入电压:380V；5．9油浸式交流试验变压器满足如下指标?额定容量：200kVA；额定高、低压电压：200kV 10 kV / 0.4kV； ?输出电流：0～1A；?输入电压：0V～400V；?输入电流：0～500A；?额定工作频率：50Hz5．10 630kVA三相调压器技术指标输入电压三相380V，输出电压0-650V，负荷电流559A。调压器具有无触点调压的特点，使用方便，能长期可靠运行。广泛用于工矿企业、农业及科研等单位，作为调节电压的通用设备。当输入电压恒定时，它能在带负载的情况下，无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。按额定频率50Hz设计的调压器，允许在150Hz的频率下半负荷运行。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作也便于安装调试所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台要技术指标流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机真彩大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便。3）本仪器测试方法有全自动测试与手动测试两种方法，只需输入被是样品参数，所有试验自动完成。4）所有温升数据无需人工计算，软件后台自动完成。5）保护功能完善，过压，过流，过热保护均有提示。6）接线简单，所有试验一次性接线，试验中途只需要转换分解挡位其他接线设备自动切换。8) 可根据用户要求定制测试模块，软件终身免费升级9）采用16路温度巡检1、主要组成元件该检测系统设备配置清单如下：序号 设 备 名 称核 心 参 数数量变压器综合测试主控台壹台 分项计算机壹台 显示器 三星曲面屏27寸 壹台高电变压器综合测试系统软件v1.0壹套 PLC控制柜及通讯模块西门子S7-200壹台仪器仪表柜及通讯模块壹台辅助控制柜试验项目的控制及互感器控制 壹台 02 功率分析仪（变压器空负载综测试仪）壹台标准精密电流互感器5-10-20-50-100-200/5A精度等级：0.1级 叁只 04三相感应调压器150kVA（10-650V）壹台 05倍频发电机组 输出功率: ≥30KW、电压输出0-800V、150HZ壹台主要设备技术指标3.1 TZ-II/150kVA变压器试验1750＊950＊1250 长＊宽＊高3.1.1容量：150kVA 输入电压：三相380V。 3.1.2 台体造型美观，外置打印机，内置液晶显示器， TZ301空负载损耗测试仪，直流电阻测试仪，变比组别测试仪便于计量。3.1.3 在台面设置电压、电流、温度测量表，并有温升计时。3.1.4 全部采用数字式仪表测量精度0.5级。

<延边>天正华意电气设备有限公司 延边三相交流仪表校验装置原厂定做

延边变压器测试台变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。本变压器输入参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（ZkeZkXkLk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。 二、主要测试功能简介1.三相短路阻抗的测量:显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。可用于检查三相变压器单相的缺陷 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。测试结果自动折算，具有频率校正、温度换算、电流折算，提高测试数据的可比性。2.单相短路阻抗的测量: 除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。3.零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。4.在仪器允许的测量范围可直接测量，超出测量范围可外接电压互感器，仪器可设置外接电压互感器的变比，直接显示施加的电压值。5.仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。6.仪器备有232接口，可外扩功能。7． 仪器自带打印机，可打印显示数据。8．内置不掉电存储器，可储存160组测量数据。9. 仪器备有U盘接口，用于存取测试数据。10. 日历、时钟功能，可进行时间校准。11. 仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。
