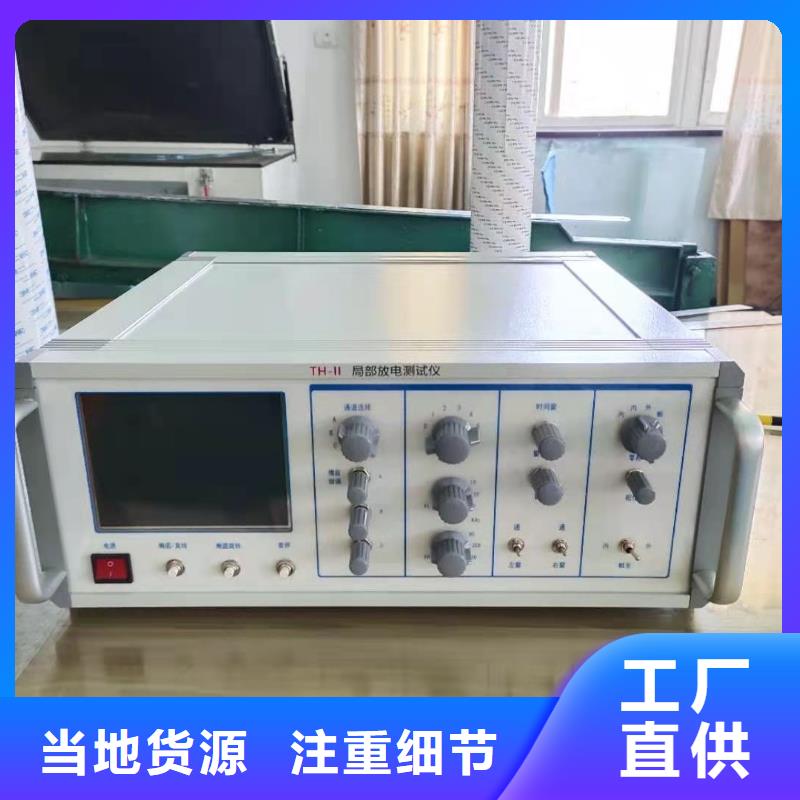

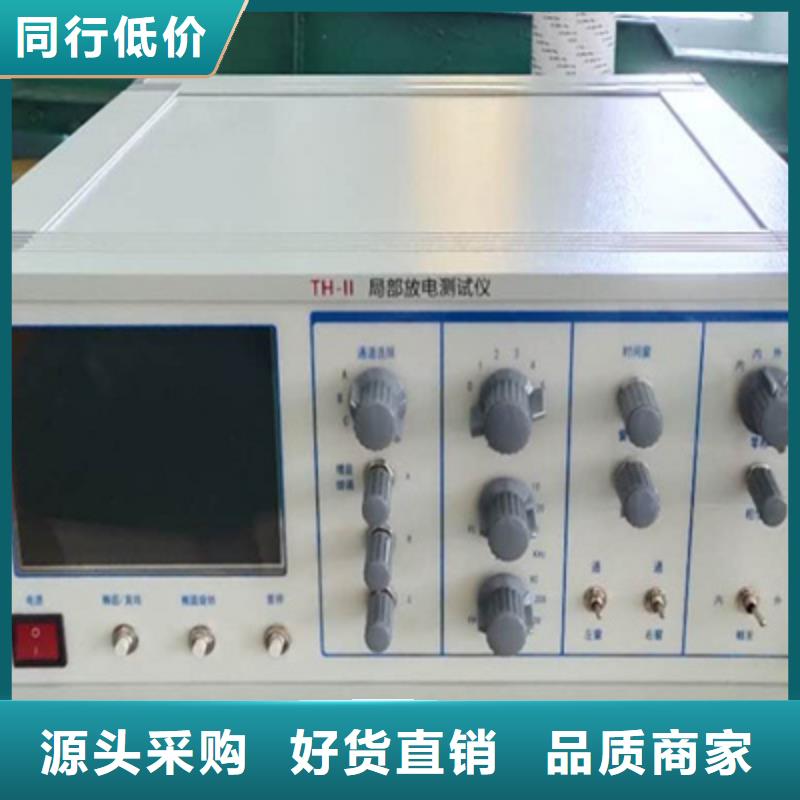

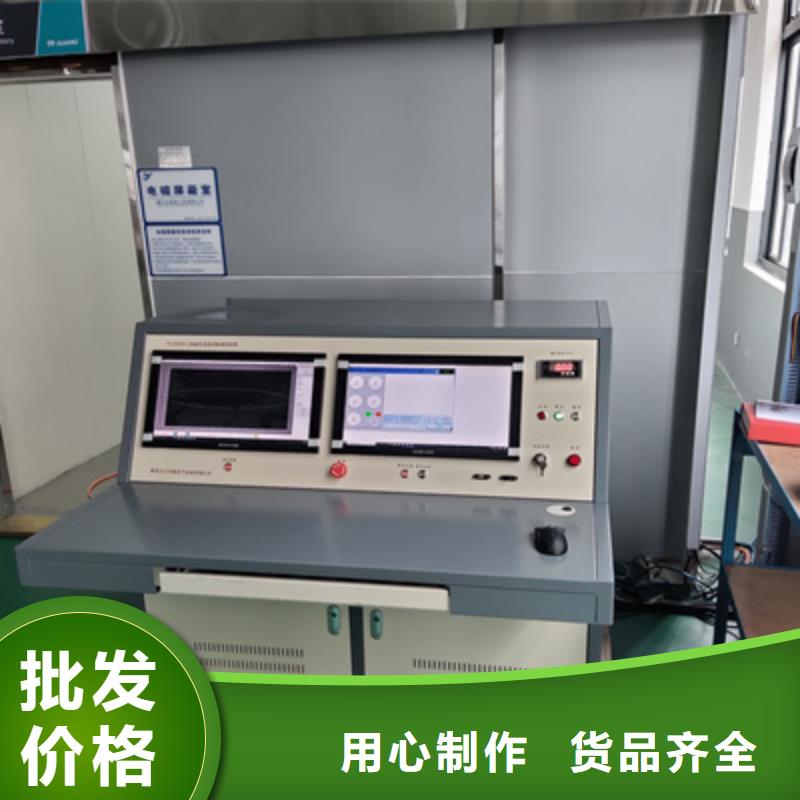

郴州变压器感应局放试验测试台源头厂家

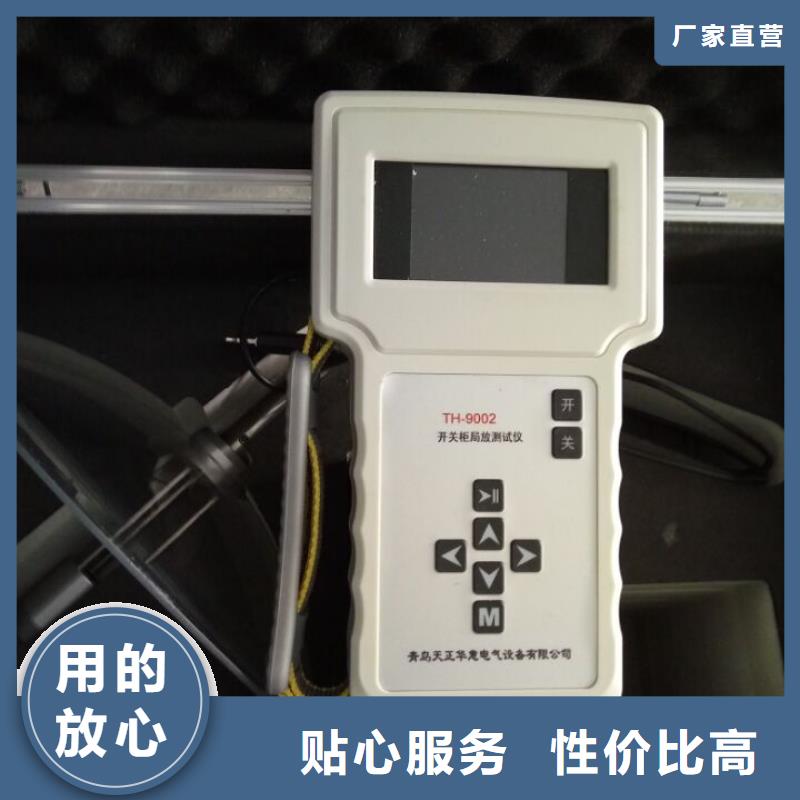

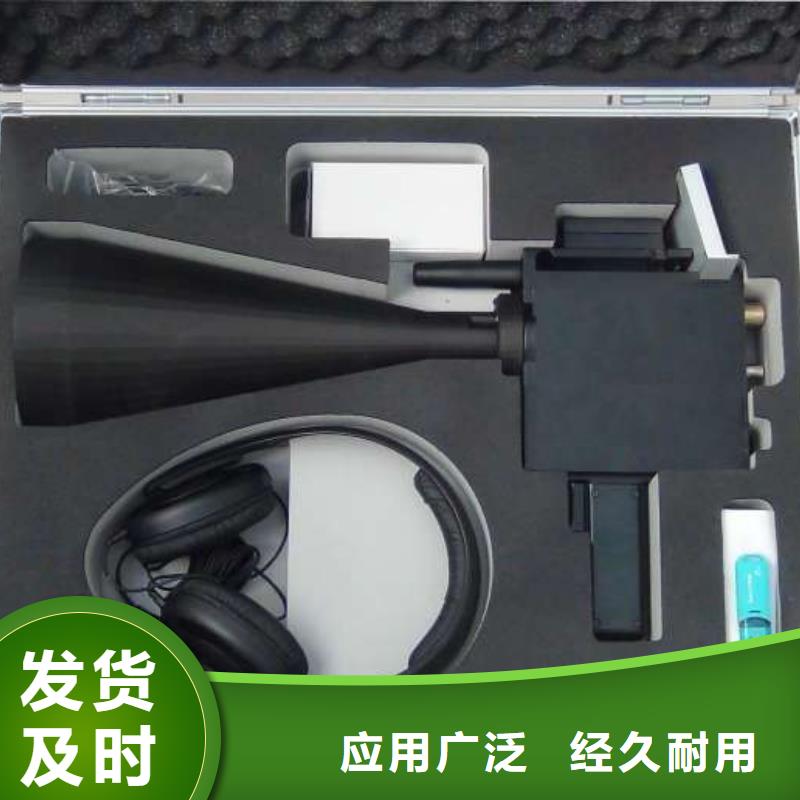

郴州手持式超声波局部放电检测仪产品主要特点介绍 1、抗干扰能力较强，检测数据准确2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态1）超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。2）复合式ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。3）高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。4）局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用同轴电缆连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身。3、安装简单方便自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。4、连接简单方便系统可选择采用多种连接方式，传感器与主机之间可选用BNC、SMA接口两种方式，便于使用（默认为BNC接口方式）。5、装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。

郴州手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

<郴州>天正华意电气设备有限公司 郴州变压器感应局放试验测试台源头厂家 <郴州>天正华意电气设备有限公司

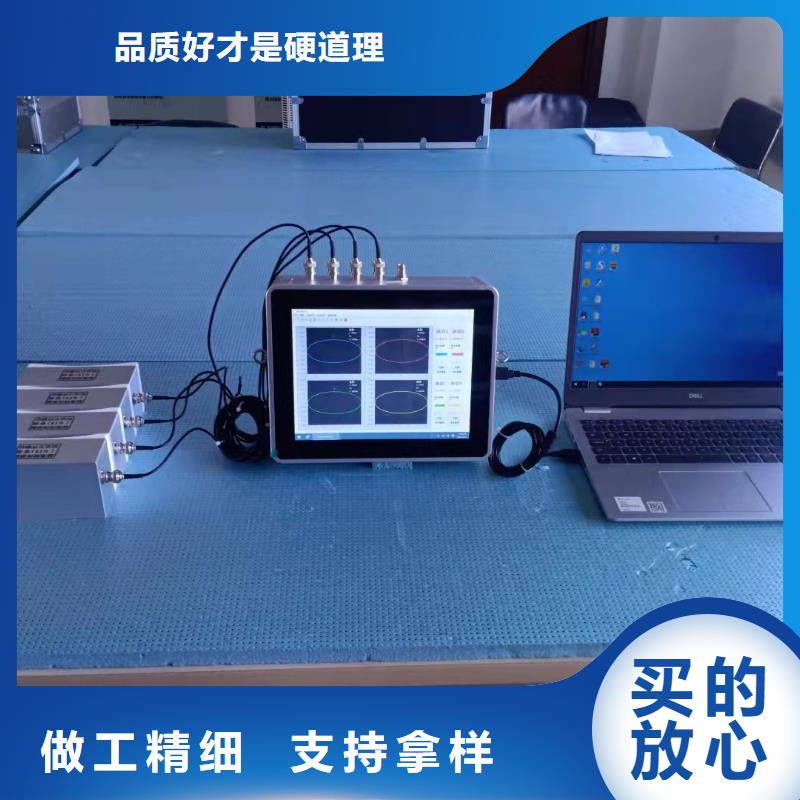

郴州手持式超声波局部放电检测仪采用标准本手持式局放测试仪（TH-9003）的设计采用以下标准：GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的要求 第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程；GB 2900电工名词术语；GB/T 16927 高电压试验技术；DL/T 356-2010局部放电测量仪校准规范；DL/T 417-2006电力设备局部放电现场测量导则；IEC1000电磁兼容性。二、操作注意1、使用仪器之前，请仔细阅读本使用说明书。2、在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确。3、检测过程中若需更换传感器检测，需将“输出电压”关闭。4、在仪器使用过程中，设备需轻拿轻放，避免磕碰。5、实验完毕后，请及时关闭电源并对主机进行充电。三、概 述TH-9003手持式局放测试仪是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、性和有效性。TH-9003手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。

郴州手持式超声波局部放电检测仪定位功能打开设置面板，将《特殊功能》改为定位，会出现图6.26的面板，波形显示区域会多出两个蓝色的游标（如图6.27），拖动游标，然后会自动将两个游标间的时间差显示到定位面板的《测量时差》一栏中。，可以手动天道对应的位置，也可以勾《选自动填入》，然后点击对应的位置，就会自动将数字测量时差的值填入。说明：测量位置是以4＊4的网格为坐标系，左上角为原点坐标，中间的9个点分别对应面板中的9个位置。设置填好9个位置的时差并设置好参数，点击计算就可的出放电点的空间位置坐标。图6.26图6.276.10 长时采集功能打开设置面板，将《特殊功能》改为长时，会出现图6.28的面板，设置好参数点击应用即可，该功能可以连续采集长时间的波形图6.28七、注意事项7.1使用仪器之前，请仔细阅读本使用说明书；7.2当实验使用到超声波传感器时，请在传感器陶瓷基板端涂抹超声耦合剂，再吸附在被测设备外壳上，以便更好的采集信号；7.3在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确；7.4在仪器使用过程中，设备需轻拿轻放，避免磕碰；7.5实验完毕后，请及时对主机进行充电，方便下次使用；7.6关闭仪器时请使用软关机，并不需要其他特别的操作。

<郴州>天正华意电气设备有限公司 郴州变压器感应局放试验测试台源头厂家 <郴州>天正华意电气设备有限公司

郴州手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

郴州手持式超声波局部放电检测仪 自检及系统信息仪器启动后，系统会进行自检，自检完成后，显示屏会显示下列信息：?自检测试结果-显示加电自检测试结果，显示正常或失败。如果仪器自检失败，则列出故障点，请根据故障类型相应处理，若无法处理，则应将仪器返厂修理。?设备型号—显示设备型号名称。?设备编号—显示设备编号信息。?软件版本号—显示仪器上安装的当前软件的版本。?序列号—显示当前仪器序列号另外开机后按【设置】→【系统信息】键进入系统信息界面，浏览系统信息。5.4软件主窗口图5-3系统软件主窗口介绍图?状态信息—显示当前测量的状态：测量方式，测量模式，同步方式，运行状态，USB状态，时间，电池电量。?当前数据—显示当前测量的数据：当前测量模式下的图谱，背景值，峰值读数，报警历史，历史读数，报警指示等测量实时测量信息。?操作指示—显示当前模式下按键所对应的操作，F1→【停止】，F2→【历史】，F4→【设置】，↑↓→【幅值缩放】，←→ →【切换显示】，取消←→【查看记录】。5.5设置进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。

<郴州>天正华意电气设备有限公司 郴州变压器感应局放试验测试台源头厂家 <郴州>天正华意电气设备有限公司

郴州手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。

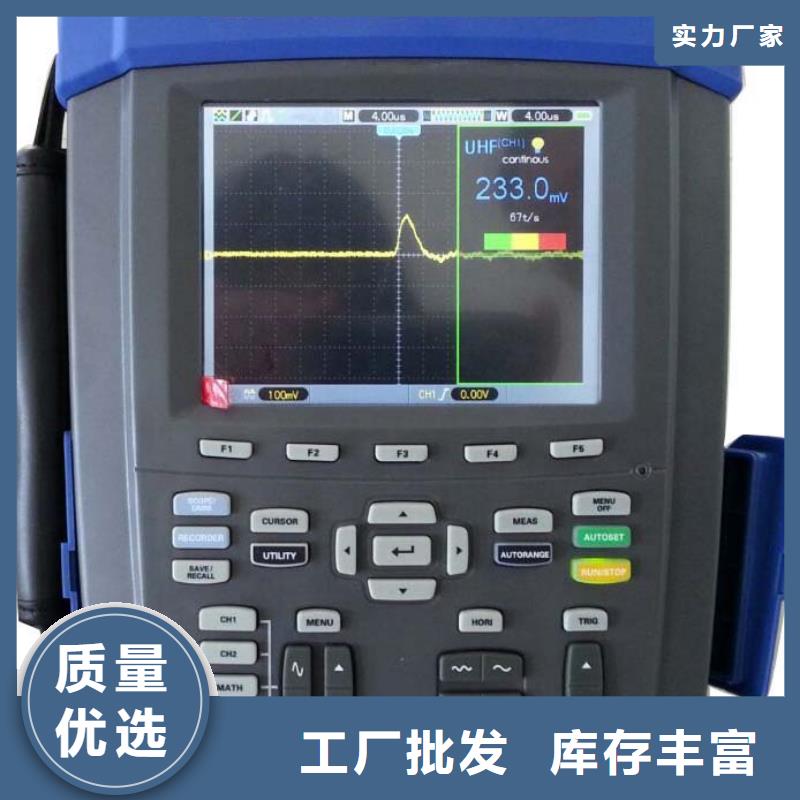

郴州手持式超声波局部放电检测仪尊敬的用户：感谢您购买本公司TH-9029UHF局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告：?始终保持高压部分与仪器、探头和操作人员之间的距离。 ?严格遵守当地规则。 ?附近有雷暴天气时，不得进行测量。 ?不得在爆炸环境中操作仪器或附件。 ?使用产品时，请按说明书规范操作。?仪器电池报警后请关机充电。?未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。?存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。?仪器运输时应避免雨水浸蚀严防碰撞和坠落。本手册内容没有书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。
